Sàng lọc ung thư da không xâm lấn bằng quang phổ Raman & AI
ZinRaman-D1 — “sinh thiết quang học” cho kết quả đánh giá nguy cơ ung thư da chỉ trong ~3 giây, không đau, không cắt mẫu.
ZinRaman-D1
Máy để bàn sàng lọc ung thư da: hộp kín tích hợp laser 785nm, quang phổ kế VPH và máy tính nhúng; đầu dò RPB-785 rời; điều khiển qua màn hình cảm ứng hoặc iPad không dây.
- “Sinh thiết quang học” — không đau, không cắt mẫu.
- An toàn Class 1: interlock áp da ngắt < 15ms.
- AI là chỉ số sàng lọc — bác sĩ xác nhận.

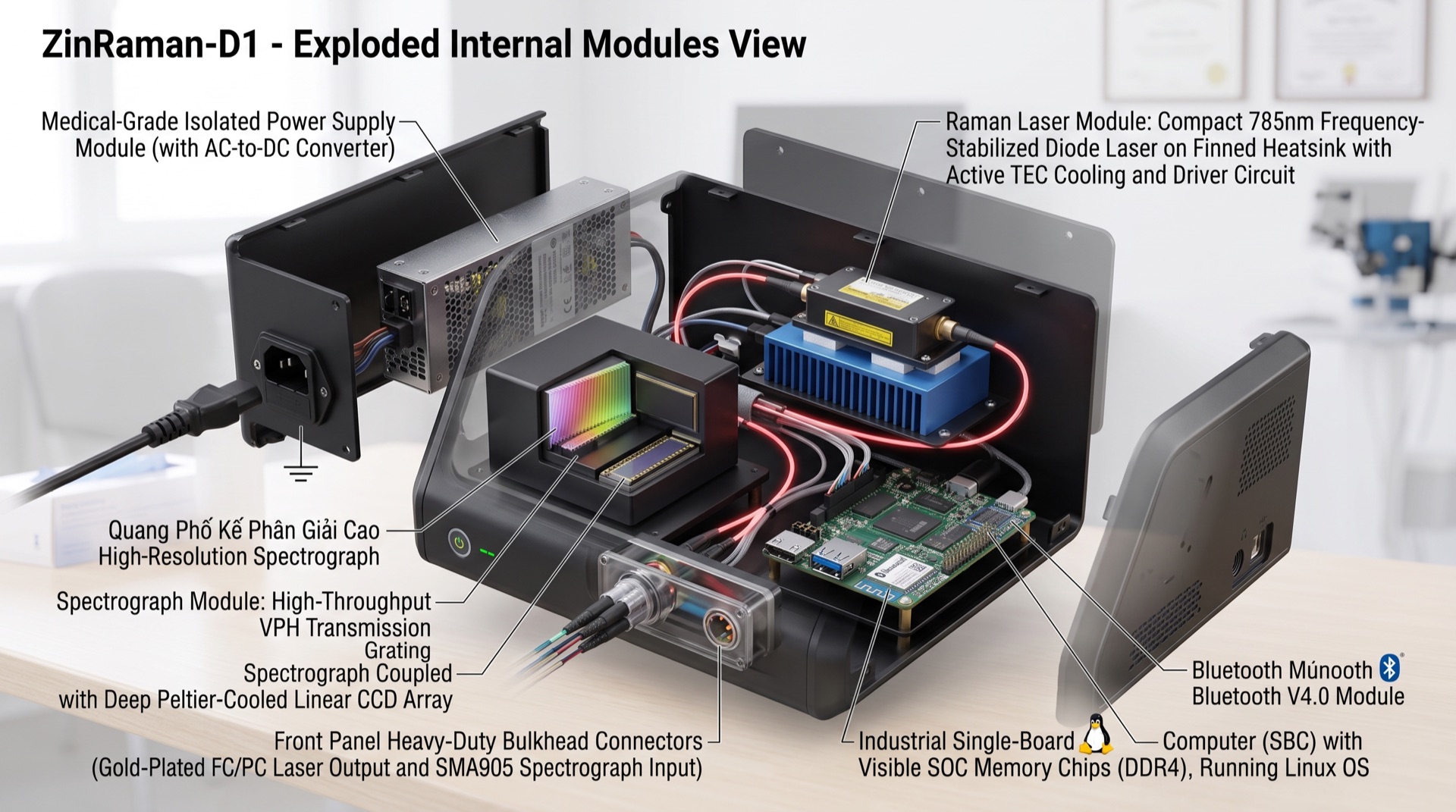

6 mô-đun kỹ thuật cốt lõi
Toàn bộ quang học nhạy cảm được cách ly rung động trong hộp kim loại kín sáng.
Nguồn cách ly 220V
PSU chuẩn y tế AC→DC, nối đất; cấp 12V/5V.
Laser 785nm ổn nhiệt TEC
VBG ≤0.08nm, 5–500mW, trôi <0.1nm/8h.
Đầu nối FC/PC + SMA-905
Mặt trước: FC/PC phát + SMA-905 thu (mạ vàng).
Quang phổ VPH + CCD làm mát
VPH; CCD 2048px −20°C → SNR >8000:1.
Máy tính nhúng ARM (Linux)
Điều khiển laser, đọc CCD, AI biên <1s.
Module Bluetooth V4.0
Cầu nối không dây với iPad/PC.
Điều khiển không dây qua iPad
Mọi thao tác chạm trên iPad qua Bluetooth — triệt tiêu rung cơ học vào hộp quang, bảo vệ đường quang.
- Vòng tròn nguy cơ AI + phân loại BN/BCC/SCC/MM.
- Phổ Raman 1D thời gian thực; integration 100–2000ms.
- Đồng bộ cloud + PDF + bác sĩ ký duyệt.

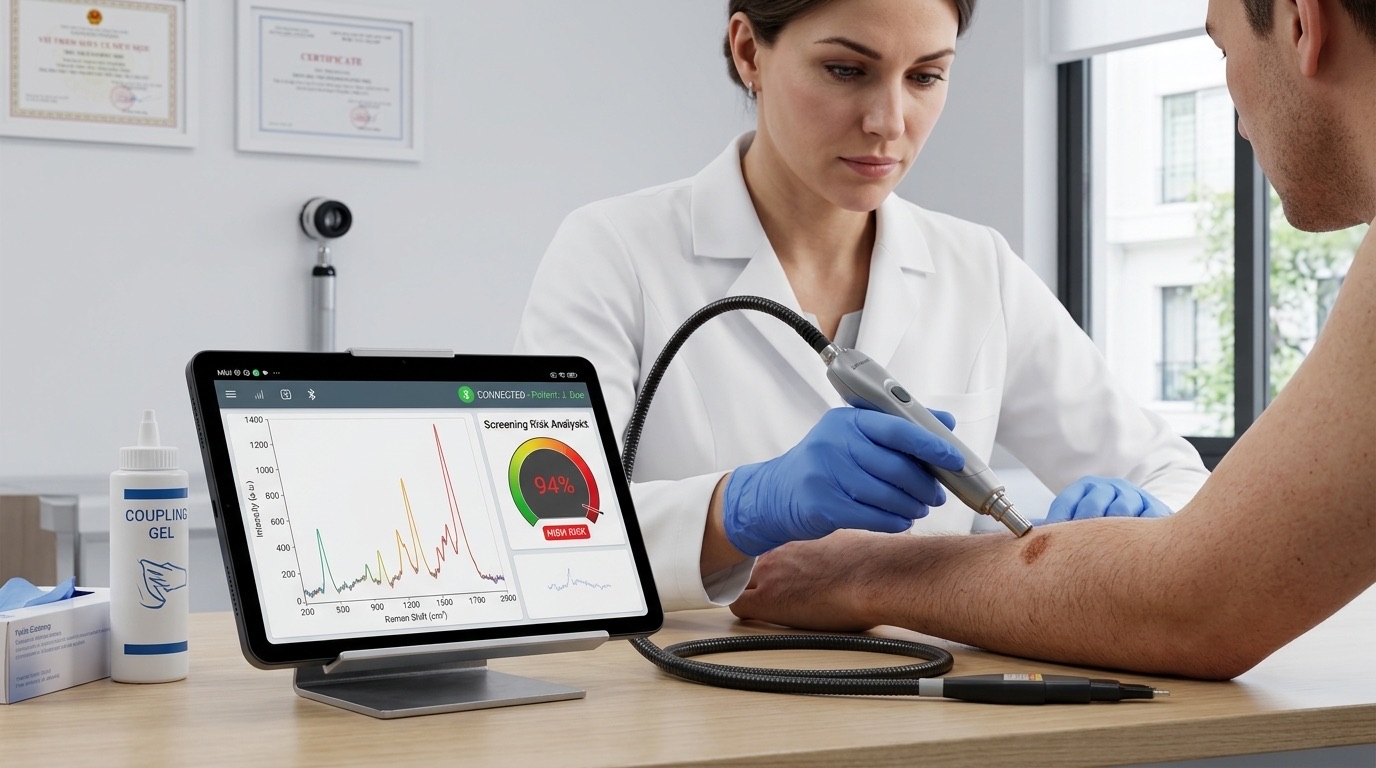

Đo tại điểm khám — kết quả tức thì
Bác sĩ áp đầu dò lên vùng da nghi ngờ; chỉ số nguy cơ và phổ Raman hiện ngay trên iPad — không xâm lấn.
- Gel ghép quang + đầu sapphire lau cồn.
- Hợp phòng khám da liễu, thẩm mỹ, tầm soát cộng đồng.
- Bác sĩ xác nhận trước khi tư vấn.
RPB-785
Đầu dò sợi quang dẹt, thanh dò thon dài; lọc nhiễu OD8.
Quang phổ Raman + Trí tuệ nhân tạo
Laser 785nm tạo “dấu vân tay” phân tử; AI học mẫu phổ ước lượng nguy cơ. Hợp tác ĐH Samara bổ sung tự huỳnh quang.
Thu phổ độ nhạy cao
VPH + CCD làm mát bắt tín hiệu Raman cực yếu.
AI phân loại + truy vết
Tiền xử lý → AI → nguy cơ + độ tin cậy, gắn version.
Hợp tác quốc tế
ĐH Samara: Raman + tự huỳnh quang in vivo.
5 bước, dưới một phút
Khởi động & ghép iPad
Bật máy, kết nối Bluetooth.
Hiệu chuẩn silicon
Tự động đỉnh 520.7 cm⁻¹.
Nhập hồ sơ & áp đầu dò
Chọn vùng da, áp RPB-785.
Bấm đo (~1 giây)
Đo 3–5 điểm/tổn thương.
AI & bác sĩ ký duyệt
Xem kết quả, ký, xuất PDF.
ZinRaman-D1 vs. Verisante Aura
| Đặc tính | Verisante Aura | ZinRaman-D1 |
|---|---|---|
| Giá thành | Rất đắt | Tối ưu, làm chủ công nghệ |
| Kiểu dáng | Cồng kềnh | Compact Black Box + iPad |
| Màn hình | Cố định | iPad không dây |
| Độ chính xác | ~95% Se/Sp | AUROC ≥0.90, AI cập nhật |
| Đầu dò | Lớn | RPB-785 dẹt 45mm |
Pipeline đa bệnh lý theo mức độ phát triển (TRL)
Mức độ hoàn thiện mang tính minh hoạ; các chỉ định ung thư đang ở giai đoạn nghiên cứu/tiền lâm sàng.
Nghiên cứu, đề tài & tài trợ
ZinMed phát triển từ nghiên cứu thực thụ — hợp tác đại học, nhận đề tài và chuyển giao công nghệ.
Ung thư da · Raman + AI
Đề tài cấp ĐHQGHN; chủ trì ĐH Công nghệ.
Nền tảng quang phổ
Đo & phân tích quang phổ cho y sinh.
Ung thư vú · RaDx-AI
Raman/SERS + AI mẫu mô & dịch.
Tiểu đường không xâm lấn
Hệ sinh thái chẩn đoán–theo dõi (ResearchGate).
Mạng lưới đại học, nghiên cứu & y tế
Liên kết viện–trường để nghiên cứu, chuyển giao công nghệ và thử nghiệm lâm sàng.
(Logo đối tác & danh sách bệnh viện thử nghiệm sẽ bổ sung.)
Hệ sinh thái y tế không xâm lấn
Từ quản lý tiểu đường (2014, JFDI/MyMagic) đến sàng lọc ung thư da bằng Raman+AI, hướng nền tảng đa bệnh lý.
Khởi nghiệp tiểu đường
App + thiết bị; JFDI/MyMagic; Google/MS/ITP.
Nhóm NC mạnh ĐHQGHN
“AI trong y tế” — Trường Quốc tế ĐHQGHN.
Đề tài ung thư da QG.24.84
Raman + AI; ĐH Công nghệ; ISO 13485.
Đội ngũ & cố vấn
Thiết kế theo chuẩn thiết bị y tế
ISO 13485
QLCL thiết bị y tế (đã đạt, TQC).
An toàn thiết bị
IEC 60825 / 60601-1 / 62304.
Rủi ro & tiếp xúc
ISO 14971 · ISO 10993.
Bảo mật dữ liệu
NĐ 13/2023 · TLS · RLS.
Lộ trình: đăng ký TTBYT + validation lâm sàng trước khi dùng lâm sàng chính thức.
Chuẩn thiết bị y tế ngay từ thiết kế
ISO 13485 · IEC 60825 · IEC 60601-1 · IEC 62304 · ISO 14971 · ISO 10993 · NĐ 13/2023.
Hợp tác & đặt lịch demo
Bệnh viện, phòng khám, nhà đầu tư, đối tác nghiên cứu — kết nối với ZinMed.
⚕️ Kết quả AI là chỉ số sàng lọc, không thay thế chẩn đoán của bác sĩ.
